Ievads:
Materiālam, ko izmanto iespiedshēmu plates (PCB) ražošanā, ir izšķiroša nozīme to funkcionalitātē un veiktspējā. PCB parasti konstruē, izmantojot materiālu, kas pazīstams kā vara pārklājuma lamināts (CCL). CCL sastāv no substrāta, vara folijas un līmvielas. Šajā rakstā ir apskatīti materiāli, kas tiek izmantoti PCB, un dažādi pieejamie CCL veidi.

Vērpšanas mašīnas shēmas plate

Tekstilmašīnu daļas

Drošības signalizācijas sistēmas vadības paneļa panelis

Dūmu detektora modulis

1. PCB izmantotie materiāli

Iespiedshēmas plates galvenokārt sastāv no vara pārklājuma lamināta (CCL), kas sastāv no šādiem komponentiem:

Substrāts: Pamatne ir izolācijas slānis, kas izgatavots no sintētiskiem sveķiem ar augstu polimēru saturu un armatūras materiāliem. Tas nodrošina elektrisko izolāciju starp vara slāņiem.
Vara folija: Vienai vai abām pamatnes pusēm ir piestiprināts metināmas vara folijas slānis ar augstu vadītspēju. Vara folijas biezums parasti svārstās no 35 līdz 50 mikrometriem.
Līme: Līme ir atbildīga par vara folijas drošu savienošanu ar pamatni.

2. Vara pārklājuma lamināta (CCL) veidi

Lamināts ar vara pārklājumu ir dažāda veida, un katrs ir izstrādāts, lai atbilstu īpašiem lietojumiem un prasībām. Tālāk ir minēti daži izplatīti CCL veidi.

a. Cietais vara pārklājuma lamināts (RCCL) un elastīgais vara pārklājuma lamināts (FCCL):

RCCL piedāvā mehānisku stingrību, un to parasti izmanto standarta PCB. FCCL ir izstrādāts tā, lai tas būtu elastīgs, un to izmanto lietojumos, kur PCB ir jāsaliekas vai jāatbilst dažādām formām.

b. CCL uz organisko sveķu bāzes:

Šie CCL sastāv no organiskiem sveķu materiāliem, un tos plaši izmanto standarta PCB.
c. CCL uz metāla bāzes:

Metāla CCL ir metāla serde, kas parasti ir izgatavota no alumīnija. Tie piedāvā izcilu siltuma veiktspēju un tiek izmantoti lieljaudas lietojumos, kur siltuma izkliede ir kritiska.
d. CCL uz keramikas bāzes:

Keramikas bāzes CCL ir paredzēti lietojumiem, kur nepieciešama augstfrekvences signāla pārraide. Tie piedāvā izcilas elektriskās īpašības un temperatūras stabilitāti.
e. Biezie un plānie CCL:

CCL tiek klasificēti kā biezi vai plāni, pamatojoties uz to biezumu. Biezie CCL parasti ir no {{0}},8 līdz 3,2 milimetriem, savukārt plānie CCL ir plānāki par 0,78 milimetriem.
f. Pastiprināšanas materiāli:

CCL var sīkāk klasificēt atkarībā no izmantotā stiegrojuma materiāla veida. Izplatītākie veidi ir stikla auduma CCL, papīra CCL un kompozītmateriālu bāzes CCL (piemēram, CME-1, CME-2).
g. Ugunsizturība:

PCB bieži tiek klasificēti kā ugunsizturīgi (FR) vai neizturīgi pret liesmu. Ugunsizturīgi PCB atbilst īpašiem ugunsdrošības standartiem, padarot tos piemērotus dažādiem lietojumiem.
h. UL reitingi:

Underwriters Laboratories (UL) standarti klasificē stingros CCL dažādās ugunsizturības kategorijās, piemēram, UL{{0}}V0, UL-94V1, UL-94V2 un UL{{6 }}HB.

Viedās ēkas ugunsgrēka trauksmes vadības panelis

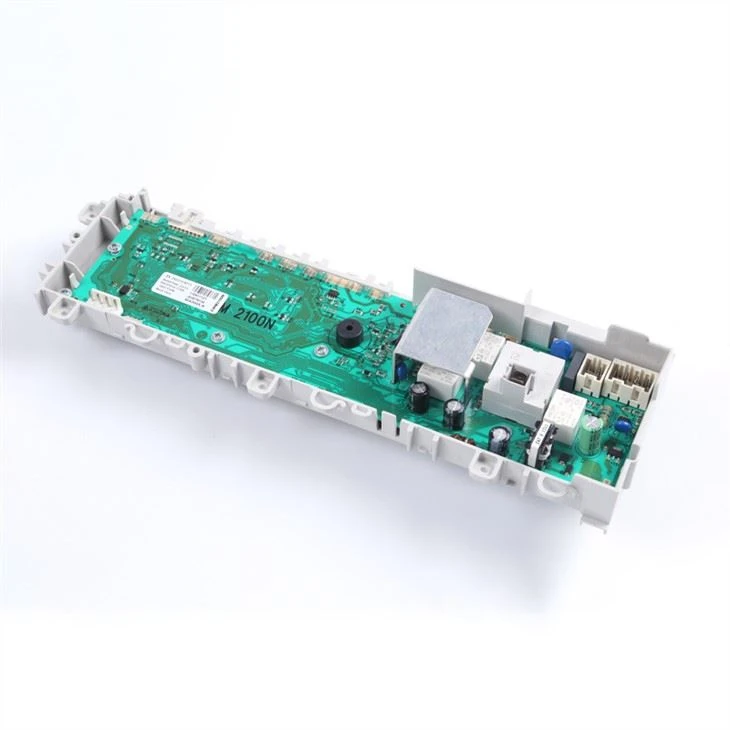

Bungas veļas mazgājamās mašīnas datoru dēlis

Gaisa kondicionētāja universālā vadības panelis

Pulsa oksimetra sensora modulis

Secinājums:
Vara pārklājuma lamināta (CCL) izvēle ir ļoti svarīga, lai noteiktu iespiedshēmas plates veiktspēju un piemērotību konkrētam lietojumam. Dažādi CCL veidi piedāvā dažādas īpašības un raksturlielumus, padarot tos piemērotus plašam elektronisko un elektrisko lietojumu klāstam. Izpratne par CCL materiāliem un veidiem ir būtiska PCB dizaineriem un ražotājiem, lai tie atbilstu īpašām prasībām un veiktspējas cerībām.
